• ruletă metalică;
• șubler pentru grosimi și diametre mici;
• riglă dreaptă;
• marker și etichete;
• telefon/cameră cu fotografii clare;
• echipament individual de protecție adecvat prafului și procesului;
• desenul instalației, dacă este disponibil.

Respectați procedurile de izolare, curățare și securitate ale instalației înainte de demontare.

Notați dacă sacul este cilindric, oval, tip plic, cu mai multe buzunare sau altă geometrie. Identificați sistemul de curățare: pulse-jet, reverse-air sau shaker. Fotografiați sacul complet și poziția lui în colector.

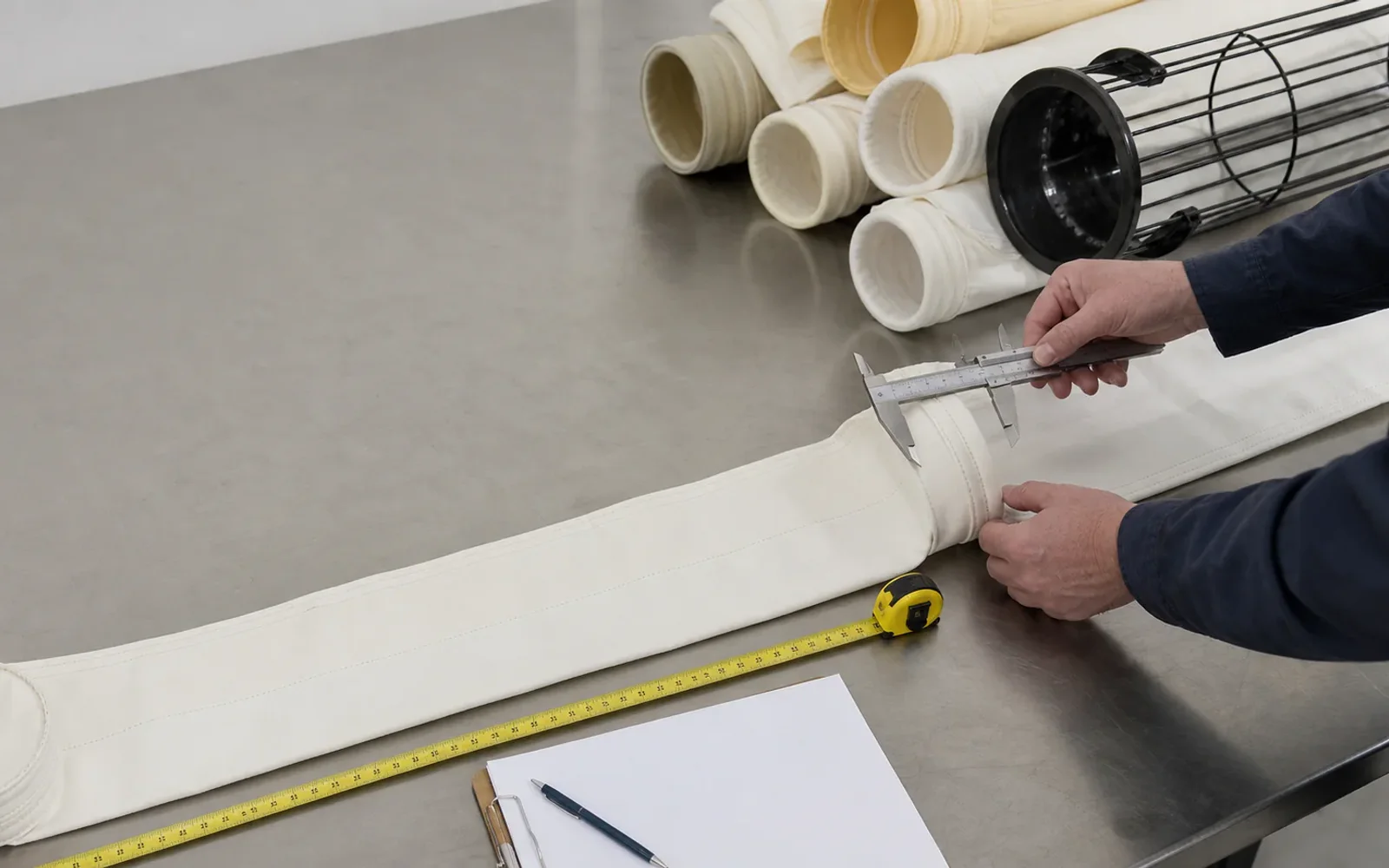

Pentru un sac cilindric, măsurați diametrul în mai multe puncte fără a întinde excesiv materialul. Dacă sacul este aplatizat și măsurați lățimea plată, notați explicit că este lățime plată, nu diametru. O conversie geometrică poate fi folosită doar ca verificare; construcția și grosimea materialului pot influența rezultatul.

Pentru forme ovale sau plic, măsurați lățimea, adâncimea și forma colțurilor.

Măsurați lungimea totală de la punctul de referință al capătului superior până la extremitatea fundului. Notați separat:

• lungimea totală;
• lungimea corpului filtrant;
• lungimea manșetei sau flanșei;
• înălțimea fundului/ranforsării;
• orice zonă nefiltrantă.

Nu întindeți materialul uzat până la deformare. Comparați cu lungimea coliviei.

Capătul superior decide etanșarea și montajul. Fotografiați și măsurați:

• snap band: lățime, profil, grosime și orientare;
• manșetă simplă sau dublă;
• cordon, inel, flanșă sau garnitură;
• diametrul deschiderii;
• cusăturile și ranforsările;
• grosimea plăcii tubulare și diametrul găurii, dacă sunt accesibile.

Un snap band selectat greșit poate fi prea liber, imposibil de montat sau neetanș.

Indicați dacă fundul este disc, cusut, dublu, ranforsat, cu curea, cu inel sau cu altă piesă. Măsurați diametrul și înălțimea ranforsării. Fotografiați interiorul și exteriorul.

Notați numărul de cusături, poziția, tipul firului dacă este cunoscut și orice bandă de etanșare. Fotografiați zonele uzate; locul defectului poate indica o problemă de colivie sau flux.

Pentru colivia de susținere notați:

• diametrul exterior;
• lungimea totală;
• numărul firelor verticale;
• diametrul sârmei;
• numărul și distanța inelelor;
• capătul superior și inferior;
• îmbinările secționate;
• Venturi și metoda de prindere;
• coroziunea, deformarea și sudurile.

Măsurați mai multe colivii dacă există deformări.

Pentru fiecare detaliu includeți o fotografie generală și una apropiată, cu ruleta sau șublerul vizibile. Denumiți fișierele clar: sac-01-cap-superior.jpg, sac-01-fund.jpg, colivie-01-venturi.jpg.

Eticheta, factura veche sau fișa tehnică sunt mai utile decât culoarea. Nu presupuneți că un material galben este aramidă sau că unul alb este PPS/PTFE. Dacă materialul nu este cunoscut, spuneți acest lucru și trimiteți datele procesului.

Măsurarea dimensională nu este suficientă. Includeți temperatura continuă și maximă, umiditatea, punctul de rouă, chimia, praful, curățarea, presiunea diferențială și problema observată.

• confundarea lățimii plate cu diametrul;
• măsurarea unui sac contractat fără verificarea coliviei;
• omiterea snap band-ului și a grosimii plăcii tubulare;
• folosirea unei singure fotografii fără scară;
• măsurarea unei colivii deformate ca etalon;
• omiterea Venturi;
• presupunerea materialului după culoare;
• transmiterea temperaturii medii fără vârf;
• comandarea după marcă fără desen.

Trimiteți datele prin formularul de ofertă. Pentru material, consultați aramidă și PPS. Pentru alegerea după industrie, reveniți la saci filtranți industriali.
