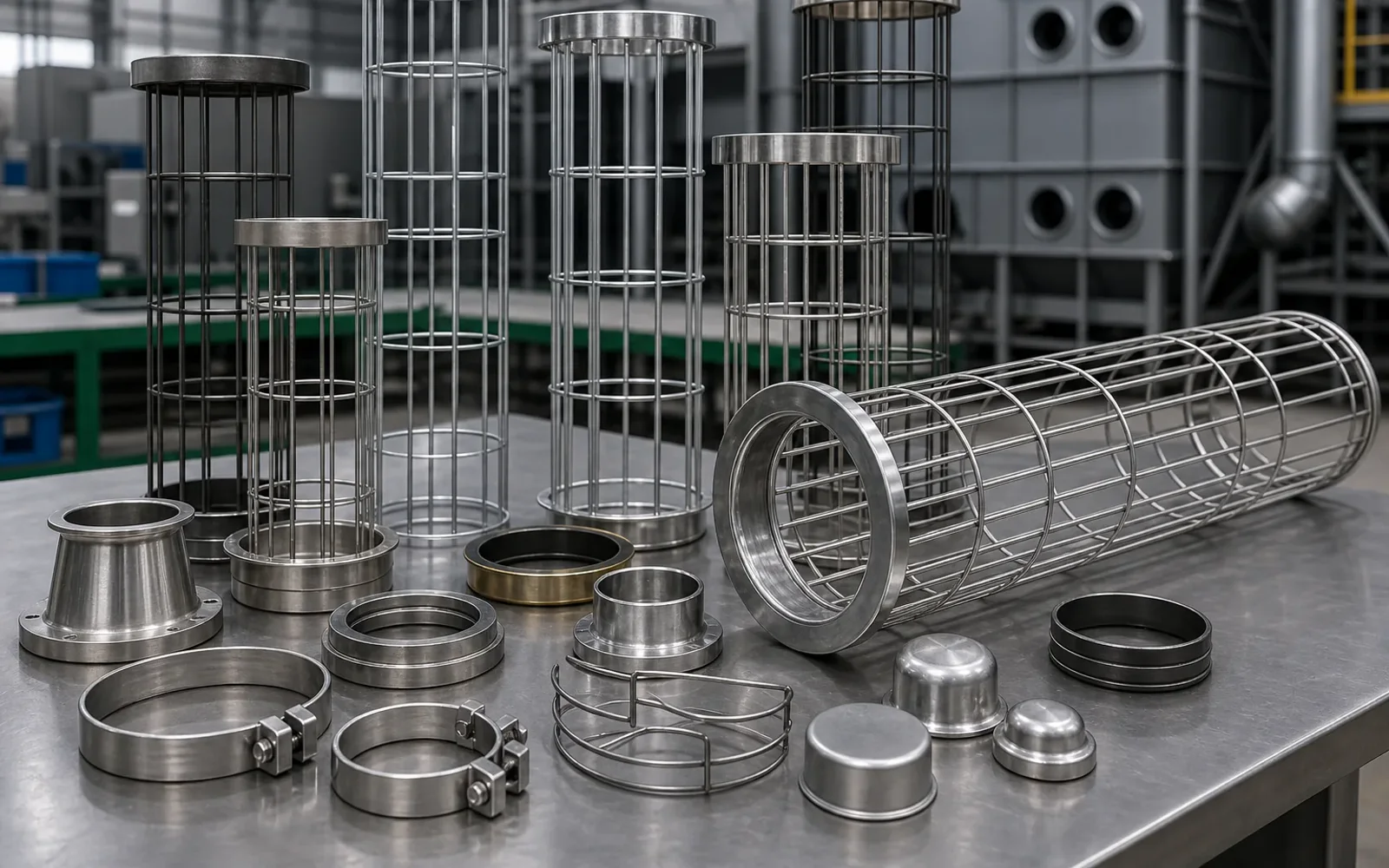

Colivii de susținere pentru saci filtranți și filtre cu saci
Colivia susține sacul în timpul filtrării și îi permite să răspundă corect la ciclurile de curățare. O colivie deformată, corodată, cu suduri aspre sau cu geometrie greșită poate deteriora rapid un sac nou. FilterBagWorks.com evaluează colivii complete sau secționate după desen, mostră și dimensiunile instalației.
Componente: colivii și Venturi
Parametrii principali ai unei colivii
- diametrul exterior;
- lungimea totală și lungimea fiecărei secțiuni;
- numărul firelor verticale;
- diametrul sârmei;
- numărul și pasul inelelor orizontale;
- forma capătului superior;
- forma capătului inferior;
- tipul de îmbinare pentru versiuni secționate;
- duza Venturi: material, diametru, înălțime și prindere;
- materialul de bază și tratamentul de suprafață;
- toleranțele și cerințele de rectilinitate;
- cantitatea și ambalarea.
Componente: colivii și Venturi
Configurații constructive
Colivii monobloc
Pot fi potrivite atunci când lungimea, transportul și accesul de montaj permit manipularea în siguranță.
Colivii în două sau mai multe secțiuni
Reduc lungimea de transport și pot facilita montajul, dar îmbinarea trebuie să rămână aliniată, rigidă și fără proeminențe care ating sacul.
Capete cu Venturi
Venturi poate fi din aluminiu, oțel sau alt material specificat. Geometria lui trebuie să fie compatibilă cu conducta de impuls, partea superioară a coliviei și spațiul disponibil.
Capete speciale
Flanșe, cârlige, capace, inele, split collar sau alte forme trebuie documentate prin desen și fotografii.
Componente: colivii și Venturi
Materiale și tratamente de suprafață
- oțel carbon simplu, pentru aplicații unde coroziunea nu este critică;
- zincare/galvanizare, dacă specificația o cere;
- acoperire organică sau siliconică, în funcție de temperatură și mediu;
- oțel inoxidabil pentru anumite condiții corozive sau igienice;
- alte tratamente, numai după confirmarea procesului și a documentației.
Nu descrieți un tratament ca „rezistent la coroziune” fără a preciza mediul, grosimea și standardul verificat.
Componente: colivii și Venturi
Compatibilitatea dintre sac și colivie
Sacului trebuie să i se permită montajul fără forțare excesivă, dar și fără joc care produce flexare și frecare. Verificați:
- diametrul interior al sacului față de diametrul exterior al coliviei;
- lungimea utilă și poziția fundului;
- numărul firelor și susținerea pâslei;
- distanța dintre inele;
- suprafața sudurilor;
- centrarea Venturi;
- capătul superior și placa tubulară.
Pentru dimensiunile sacului, consultați ghidul de măsurare.
Componente: colivii și Venturi
Semne că o colivie trebuie înlocuită
- sârme îndoite sau colivie ovalizată;
- rugină, exfoliere sau acoperire deteriorată;
- suduri rupte ori muchii ascuțite;
- îmbinări secționate slăbite;
- Venturi deformat sau desprins;
- uzura sacului în linii care urmăresc firele coliviei;
- diferențe de lungime care forțează fundul sacului;
- colivie dificil de extras din sacul uzat.
Componente: colivii și Venturi
Cum se măsoară o colivie
Măsurați colivia extrasă și verificați dacă este deformată. Ideal, comparați două sau trei unități și dimensiunile plăcii tubulare. Includeți fotografii cu ruletă ale capătului superior, îmbinării, Venturi și fundului. Nu folosiți numai diametrul nominal al sacului.
Componente: colivii și Venturi
Verificări de calitate cerute în desen
- material și diametrul sârmei;
- numărul de fire și inele;
- toleranțe dimensionale;
- rectilinitate și concentricitate;
- continuitatea și netezimea sudurilor;
- tratamentul de suprafață și metoda de verificare;
- montajul Venturi și al îmbinărilor;
- protecția pentru transport și etichetarea loturilor.
Componente: colivii și Venturi
Ambalare și transport
Coliviile ocupă un volum mare și se pot deforma la manipulare. Pentru ofertă trebuie precizate lungimea, numărul secțiunilor, cantitatea și destinația. Ambalarea trebuie proiectată să limiteze comprimarea laterală și amestecarea dimensiunilor.
Componente: colivii și Venturi
Date pentru ofertă
- desen sau mostră;
- diametru și lungime;
- fire, inele și diametrul sârmei;
- capete și îmbinări;
- Venturi;
- material și tratament;
- temperatura și mediul;
- cantitate;
- destinație;
- dacă se comandă împreună cu saci filtranți industriali.
Următorul pas
Trimiteți dimensiunile, condițiile de operare, cantitatea și fișierele disponibile.
Datele incomplete pot fi marcate ca necunoscute; configurația se confirmă înainte de ofertarea finală.
Întrebări frecvente
Răspunsuri pentru pregătirea specificației și a ofertei.
Puteți produce colivii după o mostră?
Da. Mostra trebuie să fie reprezentativă și, dacă este deformată sau corodată, dimensiunile trebuie validate cu instalația.
Ce număr de fire este recomandat?
Depinde de diametrul sacului, material, sistemul de curățare și specificația originală. Nu trebuie schimbat fără verificare.
Este necesar Venturi?
Depinde de proiectarea sistemului pulse-jet. Existența sau geometria Venturi nu trebuie modificată numai pentru că o altă instalație folosește alt model.
Zincare sau acoperire siliconică?
Alegerea depinde de temperatură, coroziune, cerințele clientului și procesul de fabricație. Specificați mediul și documentele de control necesare.
Pot păstra coliviile vechi și schimba numai sacii?
Da, dacă inspecția confirmă geometria, suprafața, sudurile și tratamentul. Coliviile defecte pot compromite rapid sacii noi.
Cum reduceți riscul de deformare la transport?
Prin configurarea secțiunilor, distanțiere, ambalare rigidă și limite clare de stivuire. Soluția se stabilește după lungime și cantitate.
