Filterschlauch richtig messen und eine Anfrage vorbereiten

Für einen Ersatzfilterschlauch reichen Länge und Durchmesser häufig nicht aus. Dokumentieren Sie zusätzlich Kopf, Boden, Schnappband oder andere Befestigung, Naht, vorhandenes Material, Stützkorb, Lochplatte und Betriebsdaten. Messen Sie ein möglichst wenig verformtes Muster, nennen Sie die Einheit und kennzeichnen Sie unbekannte Werte offen.

• Maßband für die Gesamtlänge;
• Messschieber für Durchmesser, Blech- und Dichtungsmaße;
• gerades Lineal oder Winkel;
• Papier und Positionskennzeichnung;
• Kamera oder Smartphone;
• vorhandene Zeichnung, Etikett oder Teilenummer;
• Schutzausrüstung und sichere, freigegebene Arbeitsumgebung.

Kontaminierte oder eingebaute Komponenten dürfen nur nach den betrieblichen Sicherheitsregeln gehandhabt werden.

Schritt 1 — Filterschlauch eindeutig kennzeichnen

Notieren Sie Anlage, Kammer, Reihe und Position. Wenn mehrere Bauformen vorhanden sind, erhält jede Variante eine eigene Kennzeichnung. Fotografieren Sie den vollständigen Filterschlauch-Aufbau neben dem Positionszettel.

Schritt 2 — Gesamtlänge bestimmen

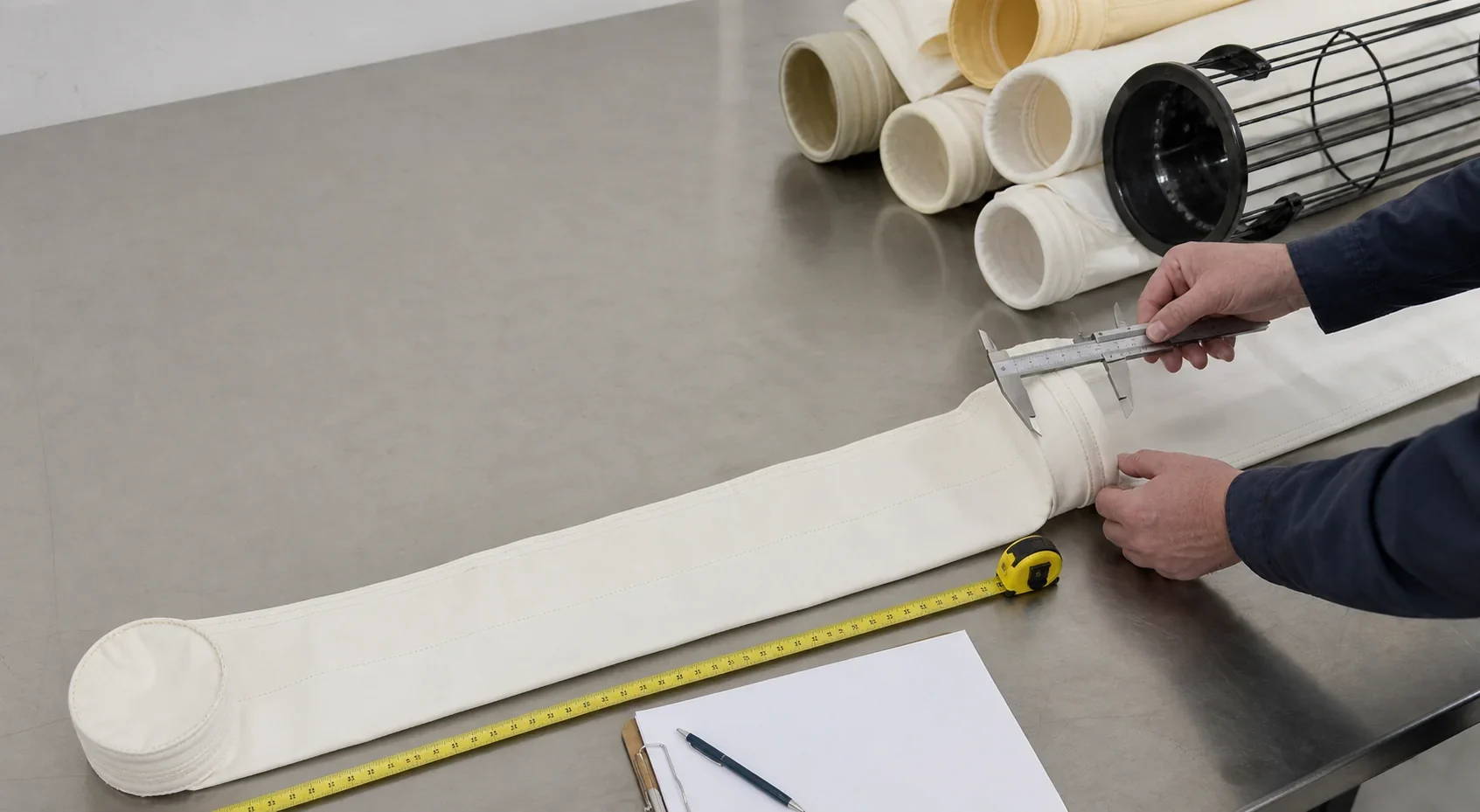

Legen Sie den Schlauch ohne übermäßiges Ziehen gerade aus. Messen Sie von dem definierten oberen Bezugspunkt bis zum unteren Bezugspunkt und zeigen Sie beide Endpunkte im Foto. Geben Sie an, ob Manschetten, Schlaufen oder Endkappen in der Länge enthalten sind.

Schritt 3 — Flachbreite und Durchmesser erfassen

Bei einem textilen Schlauch kann die Flachbreite einfacher zu messen sein. Notieren Sie Flachbreite und, wenn möglich, den Außendurchmesser an mehreren Stellen. Verformte, geschrumpfte oder gedehnte Bereiche werden separat gekennzeichnet.

Schritt 4 — Kopfkonstruktion dokumentieren

Fotografieren und messen Sie den oberen Anschluss. Mögliche Merkmale sind Schnappband, Kordel, Manschette, Ring, Flansch oder kundenspezifische Konstruktion. Bei einem Schnappband benötigen wir unter anderem:

• Durchmesser im Einbauzustand oder relevante Flachbreite;
• Bandbreite und Materialhinweis;
• Dichtungsprofil;
• Lochplattendicke und Öffnungsmaß;
• Orientierung der Naht;
• Detailfoto des Querschnitts.

Schritt 5 — Bodenkonstruktion dokumentieren

Zeigen Sie, ob der Boden geschlossen, offen, mit Scheibe, Kappe, Schlaufe, Ring oder einer anderen Befestigung ausgeführt ist. Messen Sie Länge und Durchmesser der Bodenzone und fotografieren Sie Naht sowie Verschleißstellen.

Schritt 6 — Naht und Sonderdetails aufnehmen

Dokumentieren Sie Längsnaht, Bodennaht, Verstärkungen, Abriebschutz, Erdungsbestandteile, Beschichtungen und mehrlagige Bereiche. Ein Foto von außen und, soweit sicher möglich, von innen hilft bei der Einordnung.

Schritt 7 — Filterstützkorb mitmessen

Messen Sie Durchmesser, Länge, Längsdrähte, Ringabstände, Kopf, Boden und Venturi. Prüfen Sie sichtbare Verformung, Korrosion und scharfe Kanten. Die vollständige Messliste steht auf der Seite Filterstützkorb mitmessen.

Schritt 8 — Vorhandenes Filtermaterial dokumentieren

Notieren Sie Etikett, Materialbezeichnung, Flächengewicht, Finish, Membran und Farbe, soweit belegt. Schätzen Sie ein unbekanntes Material nicht anhand der Farbe. Ergänzen Sie die Angaben mit der Übersicht zum vorhandenen Filtermaterial.

Schritt 9 — Betriebsdaten und Fotos zusammenstellen

Erfassen Sie Staubart, normale und maximale Temperatur, Feuchte, chemische Belastung, Abreinigungsverfahren, Differenzdruck oder bekannte Störung, Menge und Zeitrahmen. Ordnen Sie jede Bilddatei einer Position zu und nennen Sie die Maßeinheit.

• Länge ohne Bezugspunkte angeben;
• Durchmesser aus einem stark verformten Muster übernehmen;
• Millimeter und Zoll nicht kennzeichnen;
• Schnappband ohne Lochplattendicke vermessen;
• Käfig und Venturi nicht gemeinsam dokumentieren;
• Fotos ohne Maßstab oder Positionsnummer senden;
• Material oder Finish nur vermuten;
• mehrere Varianten unter einer einzigen Positionsnummer mischen.

Übermitteln Sie die ausgefüllte Messliste, Fotos, Betriebsdaten und offene Punkte über die deutsche Angebotsanfrage.
