Spezial-Filterschläuche für besondere Betriebs- und Konstruktionsanforderungen
Spezial-Filterschläuche sind keine einzelne Produktklasse. Gemeint sein können besondere Oberflächen, elektrische Eigenschaften, mehrlagige Konstruktionen oder technisch andere Filterelemente. Für eine belastbare Einordnung müssen Grundmaterial, Funktionsanforderung, Maße, Befestigung, Abreinigung, Betriebsdaten und vorhandenes Muster getrennt dokumentier…
Technische Orientierung
Kurzantwort
Spezial-Filterschläuche sind keine einzelne Produktklasse. Gemeint sein können besondere Oberflächen, elektrische Eigenschaften, mehrlagige Konstruktionen oder technisch andere Filterelemente. Für eine belastbare Einordnung müssen Grundmaterial, Funktionsanforderung, Maße, Befestigung, Abreinigung, Betriebsdaten und vorhandenes Muster getrennt dokumentiert werden.
Technische Orientierung
Welche Sonderanforderung liegt vor?
| Ausführung oder Anforderung | Zusätzlich benötigte Angaben |
|---|---|
| PTFE-Membran | Trägermaterial, Membranaufbau, Staub, Abreinigung, vorhandenes Datenblatt |
| antistatische Ausführung | Anlagenkonzept, Erdung, Staubdaten, vorhandener Aufbau und Kennzeichnung |
| flammhemmende Ausführung | Prozessbeschreibung, Staub, Temperatur, Zündquellenbetrachtung und vorhandene Spezifikation |
| wasser- oder ölabweisendes Finish | Feuchtequelle, Flüssigkeitskontakt, Temperatur und Staubverhalten |
| Bag-in-Bag oder mehrlagiger Aufbau | Innen- und Außenlage, Befestigung, Naht, Maße und Zweck der Konstruktion |
| kundenspezifischer Kopf oder Boden | Fotos, Skizze, Maße, Material, Montage und Gegenstück |
Die Anforderung wird anhand der übermittelten Daten geprüft. Diese Übersicht ist keine Aussage, dass eine Ausführung für jede genannte Gefahr oder Anlage geeignet ist.
Technische Orientierung

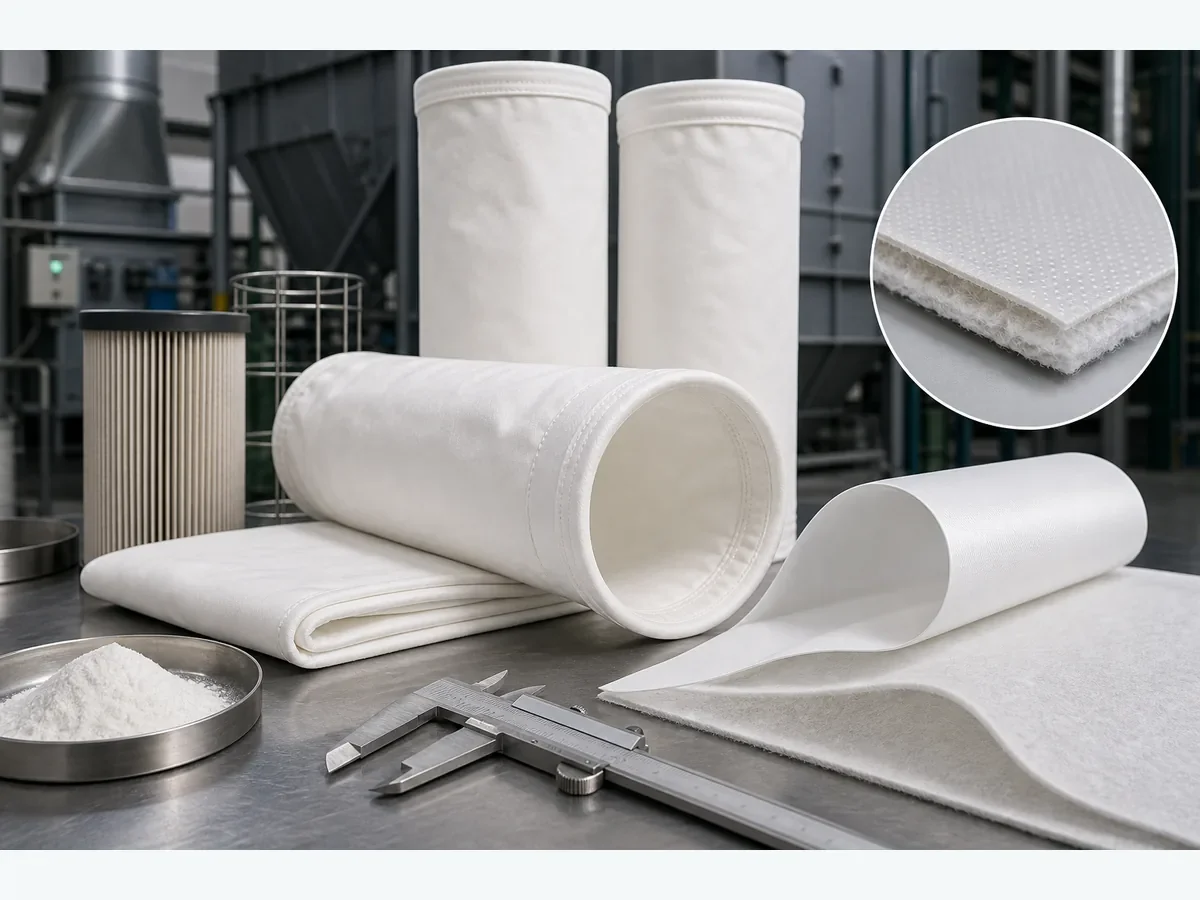

PTFE-Membran und Oberflächenfunktionen
Bei einer Membrankonstruktion müssen Trägermedium und Membran getrennt benannt werden. „PTFE“ allein beschreibt nicht, ob es sich um Grundfaser, Membran oder eine andere Behandlung handelt. Vergleichen Sie deshalb die Angaben zu Grundmaterial und Behandlung und senden Sie ein vorhandenes Datenblatt, sofern verfügbar.
Technische Orientierung
Antistatische und flammhemmende Ausführungen
Diese Begriffe dürfen nicht als pauschale Sicherheitszusage verstanden werden. Benötigt werden die bestehende technische Spezifikation, Angaben zur Anlage, Staubcharakterisierung, elektrische Einbindung und der für den Standort geltende Prüf- oder Schutzrahmen. Unbekannte Werte sollten nicht geschätzt werden.
Technische Orientierung
Wasser- und ölabweisende Ausführungen
Beschreiben Sie, ob Feuchte aus dem Prozess, Kondensation, Reinigung, Außenluft oder einer Flüssigkeit entsteht. Ein Finish ersetzt keine Prüfung von Trägermaterial, Temperatur, Chemie, Anhaften und Abreinigung.
Technische Orientierung

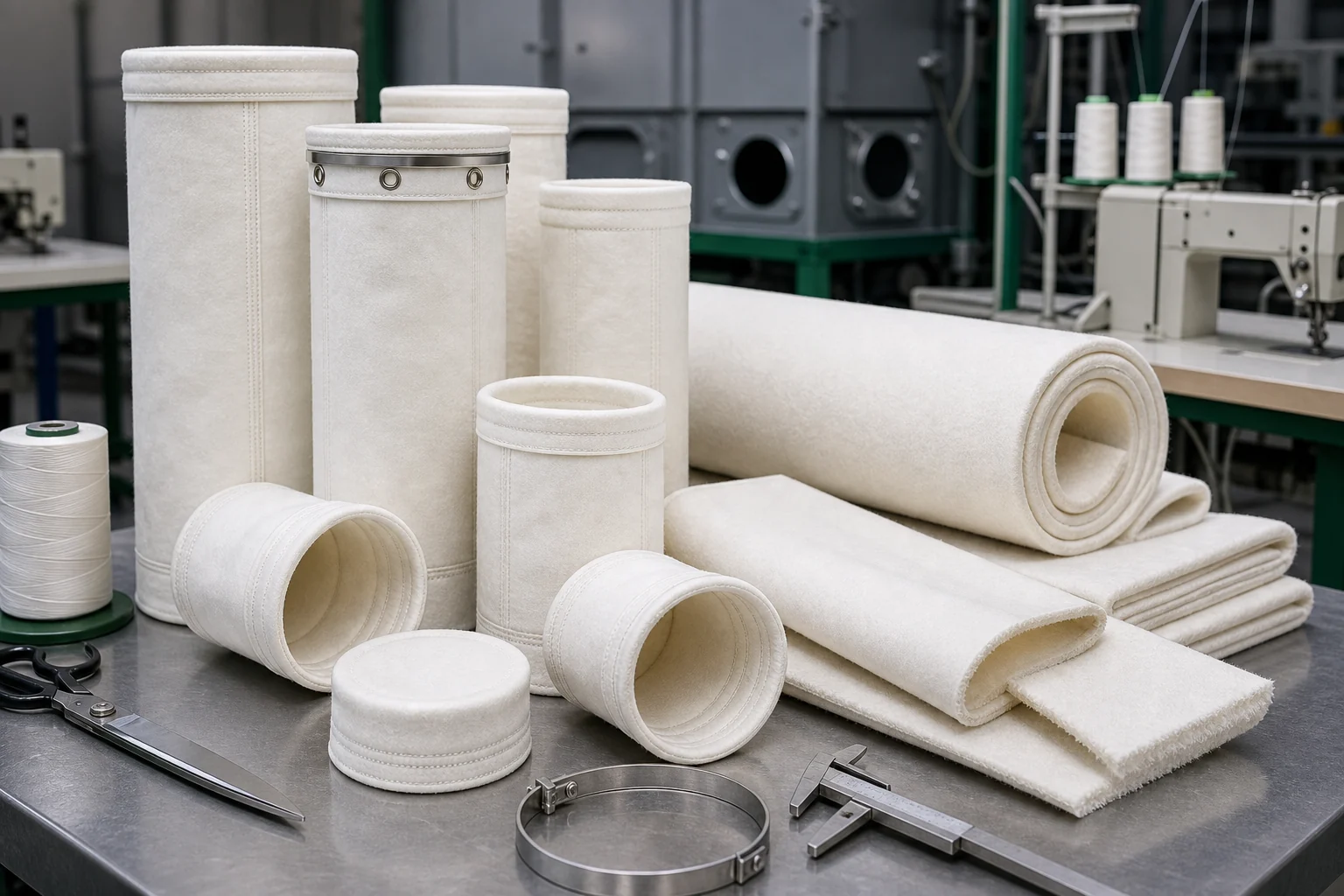

Mehrlagige und besondere Schlauchkonstruktionen
Bei Bag-in-Bag- oder anderen mehrlagigen Konstruktionen sind folgende Angaben hilfreich:
- Anzahl und Funktion der Lagen;
- Innen- und Außendurchmesser;
- Länge jeder Lage;
- Kopf- und Bodenkonstruktion;
- Verbindung zwischen den Lagen;
- Grundmaterial, Finish und Naht;
- Einbaulage und Abreinigungsverfahren;
- Fotos oder ein gekennzeichnetes Muster.
Die allgemeine Seite zu Filterschlauch-Konstruktionen hilft bei der Grundaufnahme.
Technische Orientierung
Andere Filterelemente klar trennen
Edelstahl-Sinterfilterbeutel, keramische Filterrohre, Industriesaugerbeutel oder Elemente für Sandstrahlanlagen können eigene Konstruktionen, Anschlussarten und Betriebsgrenzen haben. Sie werden nicht automatisch wie textile Schlauchfilter behandelt. Senden Sie:
- Produkt- oder Anlagentyp;
- Fotos des gesamten Elements und der Anschlüsse;
- Außen- und Innenmaße;
- Werkstoff oder vorhandene Kennzeichnung;
- Durchfluss-, Druck- und Temperaturdaten, falls bekannt;
- Reinigungsweise und Schadbild;
- benötigte Menge.
Technische Orientierung
Sonderausführung dokumentieren
Nutzen Sie die Anleitung, um die Sonderausführung zu dokumentieren, und senden Sie Aufbau, Maße, Fotos und Prozessdaten über die deutsche Anfrage.
Passende nächste Schritte
Weitere deutsche Seiten für Ihre Spezifikation
Nächster Schritt
Maße, Fotos, Menge und Betriebsdaten zur Prüfung senden
Unbekannte Angaben dürfen als unbekannt markiert werden. Eine Anfrage ist keine automatische Zusage zu Eignung, Preis oder Liefertermin.
Deutsche Anfrage öffnenHäufige Fragen
Antworten für Ersatzprüfung und Angebotsvorbereitung
Ist antistatisch dasselbe wie leitfähig?
Nicht zwangsläufig. Begriffe, Aufbau und Prüfwerte können sich unterscheiden. Die vorhandene Spezifikation und die technische Einbindung müssen geprüft werden.
Kann ein Standardfilterschlauch nachträglich beschichtet werden?
Das lässt sich nicht pauschal beantworten. Trägermaterial, bestehendes Finish, Naht, Geometrie, Prozess und gewünschte Funktion müssen zuerst geklärt werden.
Was ist bei einem unbekannten Sonderaufbau am wichtigsten?
Fotos, Querschnitt oder Muster, Maße, Materialhinweise, Einsatzgrund, Anlagenkontext und Betriebsdaten sind wichtiger als eine vermutete Produktbezeichnung.
Gehören keramische Filterrohre zu Filterschläuchen?
Sie erfüllen möglicherweise eine verwandte Filtrationsfunktion, sind aber konstruktiv keine textilen Filterschläuche. Anschluss, Werkstoff und Betriebsdaten werden deshalb als eigener Fall geprüft.
Welche Maße braucht eine Sonderanfertigung?
Mindestens Länge, Durchmesser, Kopf, Boden, Naht, Gegenstück und Stützkonstruktion. Bei mehreren Lagen muss jede Lage separat beschrieben werden.
