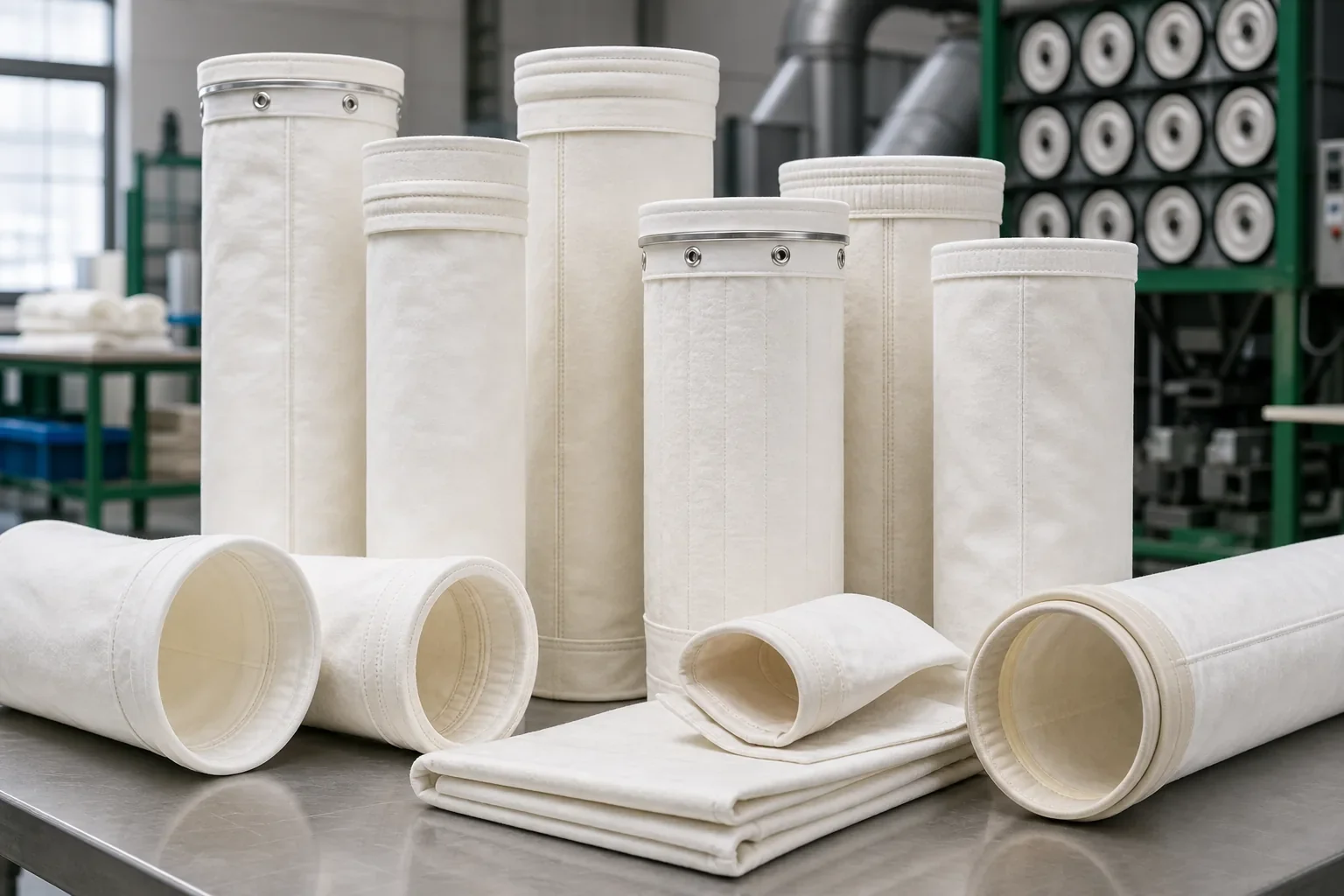

Filterschläuche, Stützkörbe und Ersatzteile für Pulse-Jet-Schlauchfilter
Bei Pulse-Jet-Schlauchfiltern müssen Filterschlauch, Stützkorb, Venturi, Lochplattenanschluss und Impulsabreinigung als System betrachtet werden. Für eine Ersatzprüfung benötigen Sie Filter- und Käfigmaße, Kopf und Boden, vorhandenes Medium, Staub- und Betriebsdaten sowie Hinweise zu Abreinigungsdruck, Ventilen und beobachteten Schäden. Der Seitenumfang b…
Technische Orientierung
Kurzantwort
Bei Pulse-Jet-Schlauchfiltern müssen Filterschlauch, Stützkorb, Venturi, Lochplattenanschluss und Impulsabreinigung als System betrachtet werden. Für eine Ersatzprüfung benötigen Sie Filter- und Käfigmaße, Kopf und Boden, vorhandenes Medium, Staub- und Betriebsdaten sowie Hinweise zu Abreinigungsdruck, Ventilen und beobachteten Schäden. Der Seitenumfang betrifft Komponenten einer bestehenden Anlage, nicht die Zusage einer kompletten Entstaubungsanlage.
Technische Orientierung
Daten zur Pulse-Jet-Anwendung
| Bereich | Angaben | Warum relevant |
|---|---|---|
| Filterschlauch | Durchmesser, Länge, Kopf, Boden, Material | bestimmt Passung und Filterfläche |
| Stützkorb | Durchmesser, Länge, Ringe, Kopf, Venturi | beeinflusst Abstützung und Impulsführung |
| Lochplatte | Öffnung, Dicke, Abstand, Anschluss | beeinflusst Schnappband und Montage |
| Abreinigung | Impulsdruck, Dauer, Intervall, Ventiltyp falls bekannt | hilft Reinigungsbedingungen einzuordnen |
| Prozess | Staub, Temperatur, Feuchte, Chemie, Lastwechsel | unterstützt Material- und Fehlerprüfung |
| Schaden | Abrieb, Riss, Verstopfung, Käfigbruch, Ventilsymptom | zeigt Prüfprioritäten |
Technische Orientierung

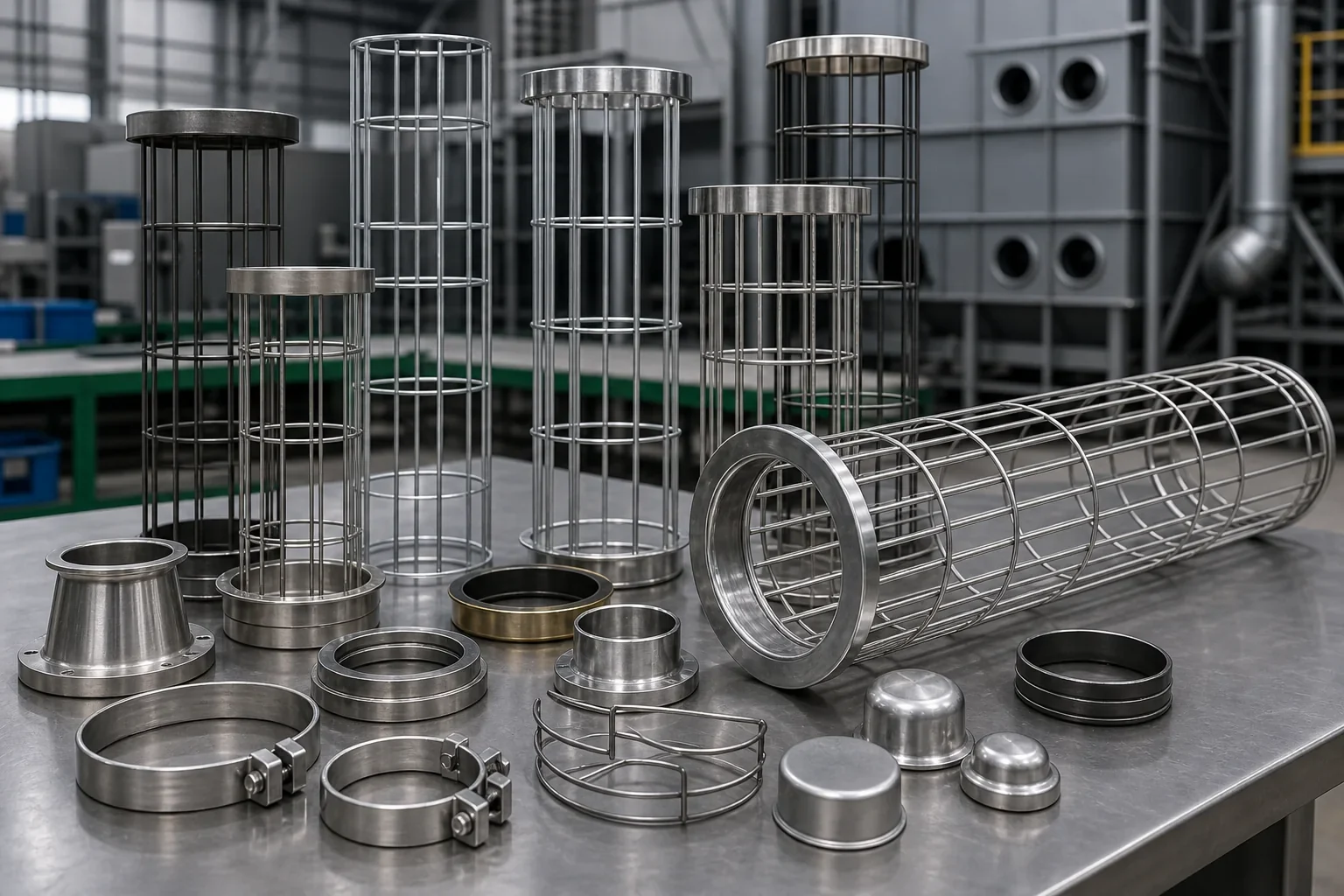

Filterschlauch und Stützkorb
Der Filterschlauch muss zum Filterstützkorb passen, ohne übermäßige Spannung, Falten oder unzureichende Abstützung. Ringabstände, scharfe Kanten, Verbindungen und Venturi können sichtbare Kontakt- oder Verschleißmuster beeinflussen.
Die Filterschlauch-Übersicht behandelt Kopf, Boden, Naht und Medienangaben im Detail.
Technische Orientierung
Impulsabreinigung dokumentieren
Wenn verfügbar, senden Sie:
- Ventil- und Membrankennzeichnung;
- Anzahl der Ventile und Blasrohre;
- Impulsdruck und eingestelltes Intervall;
- Fotos von Blasrohr, Düse und Venturi-Ausrichtung;
- Differenzdruck vor und nach der Reinigung;
- Position wiederkehrender Schäden;
- Änderungen an Staubmenge oder Prozess.
Unbekannte Werte werden als unbekannt markiert. Schätzwerte sollten nicht wie gemessene Werte dargestellt werden.
Technische Orientierung
Material und Oberflächenanforderung
Ein Pulse-Jet-System allein bestimmt das Material nicht. Staub, Temperatur, Feuchte, chemische Belastung, Abrasion und gewünschte Oberflächenwirkung müssen zusätzlich beschrieben werden. Die Materialübersicht hilft, diese Daten vor einer Anfrage zu ordnen.
Technische Orientierung
Pulse-Jet-Daten senden
Übermitteln Sie Komponenten, Messwerte, Fotos und offene Fragen über die deutsche RFQ-Seite.
Passende nächste Schritte
Weitere deutsche Seiten für Ihre Spezifikation
Nächster Schritt
Maße, Fotos, Menge und Betriebsdaten zur Prüfung senden
Unbekannte Angaben dürfen als unbekannt markiert werden. Eine Anfrage ist keine automatische Zusage zu Eignung, Preis oder Liefertermin.
Deutsche Anfrage öffnenHäufige Fragen
Antworten für Ersatzprüfung und Angebotsvorbereitung
Was bedeutet Pulse-Jet bei einem Schlauchfilter?
Pulse-Jet bezeichnet eine impulsartige Druckluftabreinigung der Filterelemente. Die genaue Bauform von Blasrohr, Venturi, Käfig, Filterschlauch und Steuerung kann sich zwischen Anlagen unterscheiden.
Reicht die Angabe Pulse-Jet für die Filterauswahl?
Nein. Zusätzlich werden Maße, Befestigung, Stützkorb, Material, Staub, Temperatur, Feuchte, Chemie und Anlagenbedingungen benötigt.
Welche Schäden können auf Käfigkontakt hinweisen?
Wiederkehrende Scheuerstellen entlang von Drähten oder Ringen, Risse an Verbindungen und lokale Schäden an Kopf oder Boden können Hinweise sein. Fotos und Position im Filter helfen bei der Einordnung.
Muss das Venturi zusammen mit dem Käfig angefragt werden?
Wenn das Venturi beschädigt, fehlend oder Teil der zu ersetzenden Baugruppe ist, sollten Form, Maße und Befestigung zusammen mit dem Käfig dokumentiert werden.
Was ist bei mehreren Filterreihen zu beachten?
Kennzeichnen Sie Reihe, Kammer oder Anlagenzone und vergleichen Sie, ob Maße, Material, Käfig und Schadbild tatsächlich identisch sind.
Welche Fotos sind besonders hilfreich?
Gesamtansicht, Lochplatte, Filterkopf, Filterboden, Käfig, Venturi, Blasrohr, Ventilkennzeichnung und jede wiederkehrende Schadstelle.
