Mangas filtrantes para colectores de polvo industriales
Una manga filtrante es el elemento textil reemplazable que retiene el polvo dentro de un filtro de mangas industrial existente. Para revisar una sustitución no basta con indicar “manga filtro”: conviene confirmar diámetro o anchura en plano, longitud total, construcción superior e inferior, costura, relación con la jaula, material conocido y condiciones d…
Datos técnicos
Respuesta directa
Una manga filtrante es el elemento textil reemplazable que retiene el polvo dentro de un filtro de mangas industrial existente. Para revisar una sustitución no basta con indicar “manga filtro”: conviene confirmar diámetro o anchura en plano, longitud total, construcción superior e inferior, costura, relación con la jaula, material conocido y condiciones de servicio. También resultan útiles una muestra, un plano, la factura anterior o fotografías con escala. FilterBagWorks revisa estas evidencias para fabricar o seleccionar componentes de sustitución; una fotografía aislada no confirma por sí sola el ajuste.
Datos técnicos
Manga filtrante, manga filtro y bolsa filtrante
En compras y mantenimiento pueden aparecer los términos manga filtrante, mangas para filtros, manga filtro o bolsa filtrante. En esta página todos se sitúan en el contexto de captación de polvo industrial. “Bolsa filtrante” también puede referirse a filtración líquida, por lo que la solicitud debe indicar el equipo, el polvo y el proceso. El elemento textil no es el sistema completo: la manga trabaja dentro del filtro de mangas y normalmente se ajusta a una jaula y a una abertura de placa tubular.
Datos técnicos
Construcción y medidas que se deben comparar
| Característica | Qué registrar | Por qué importa |
|---|---|---|
| Diámetro o anchura en plano | valor, unidad y método de medición | relaciona la manga con la jaula y la abertura |
| Longitud total | puntos exactos de inicio y fin | evita confundir longitud útil con extremos |

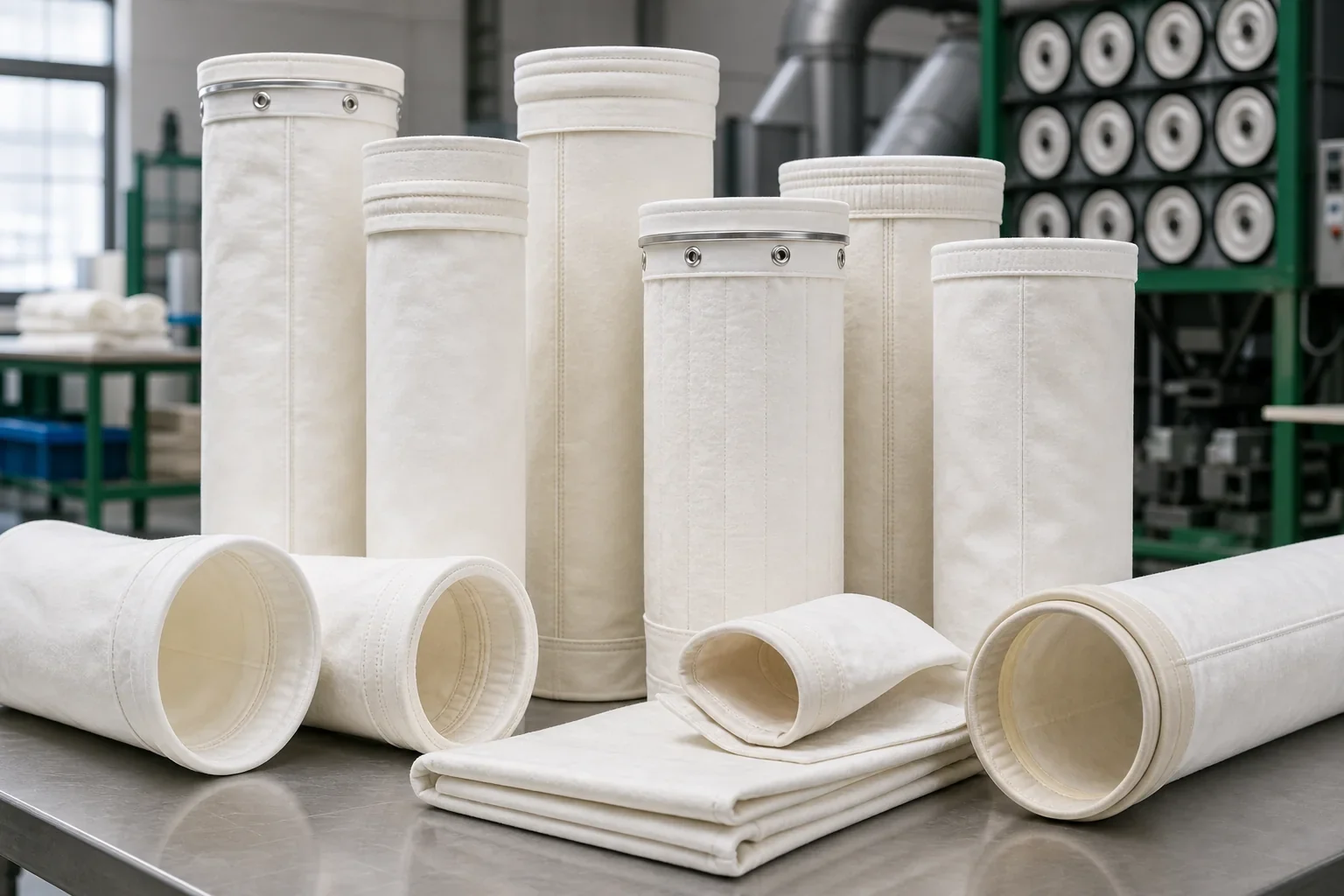

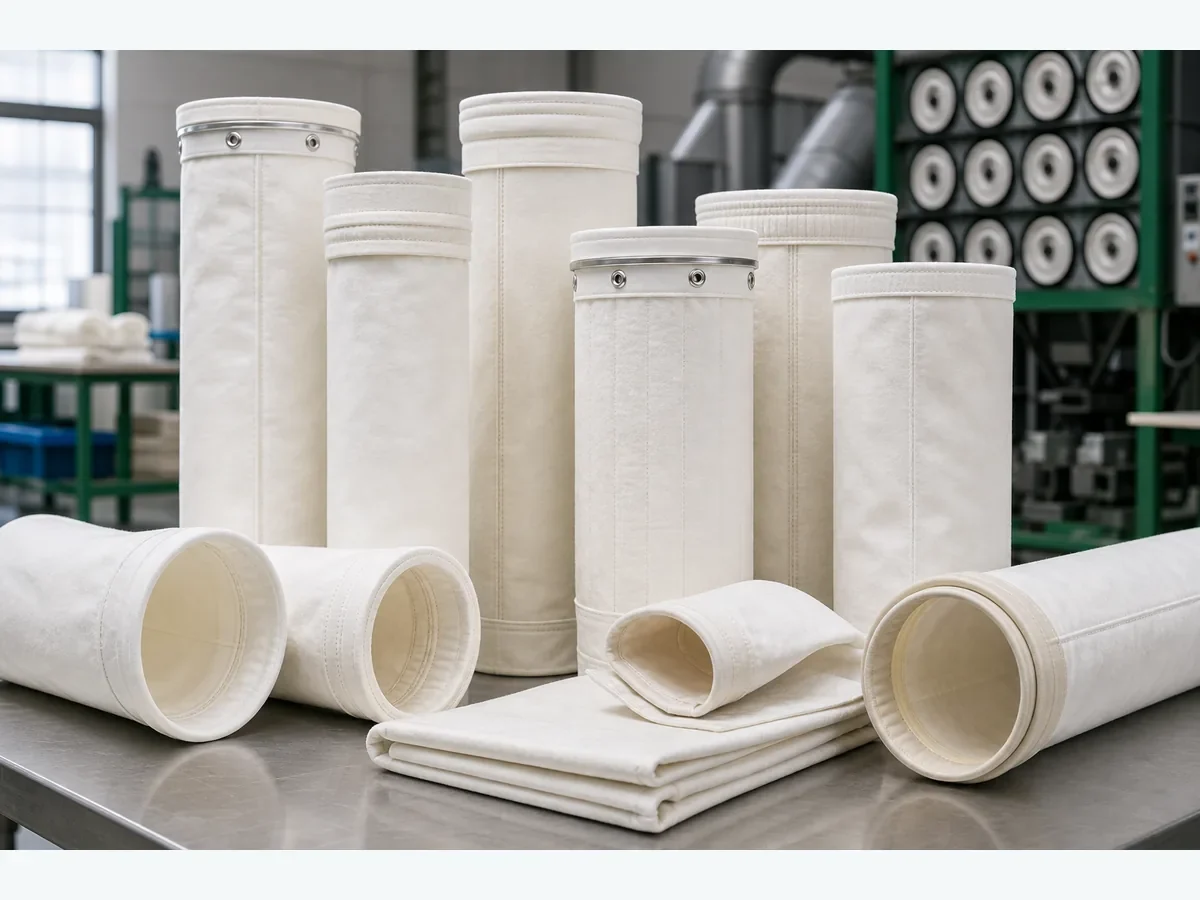

| Cabezal | snap band o banda elástica, cuff o puño, brida, anillo o lazo | define la fijación a la placa tubular |
| Fondo | disco, cierre, refuerzo, abertura o acabado visible | distingue la terminación y el apoyo |
| Costura y refuerzos | posición, número de líneas y zonas de desgaste | ayuda a repetir la construcción retirada |
| Jaula asociada | diámetro, longitud, cabeza, anillos, venturi y segmentos | permite revisar el ajuste manga-jaula |
Use la guía para medir una manga filtrante y anote si la pieza está nueva, usada, estirada, encogida o deformada. Incluya una fotografía del cabezal por ambos lados, del fondo, de la costura y de la abertura de placa tubular. Una conversión entre anchura en plano y diámetro es solo una referencia geométrica; debe contrastarse con la pieza y su método de montaje.
Datos técnicos
Selección del medio filtrante
La selección parte del polvo y del proceso, no solo del nombre de una fibra. Conviene revisar temperatura normal y picos documentados, humedad y posible condensación, química conocida, abrasión, comportamiento pegajoso y método de limpieza. Una membrana o un acabado solo debe registrarse si existe una etiqueta, ficha, muestra u otra evidencia. Consulte los materiales para mangas filtrantes para organizar estos factores sin deducir límites de servicio a partir del aspecto.
Datos técnicos

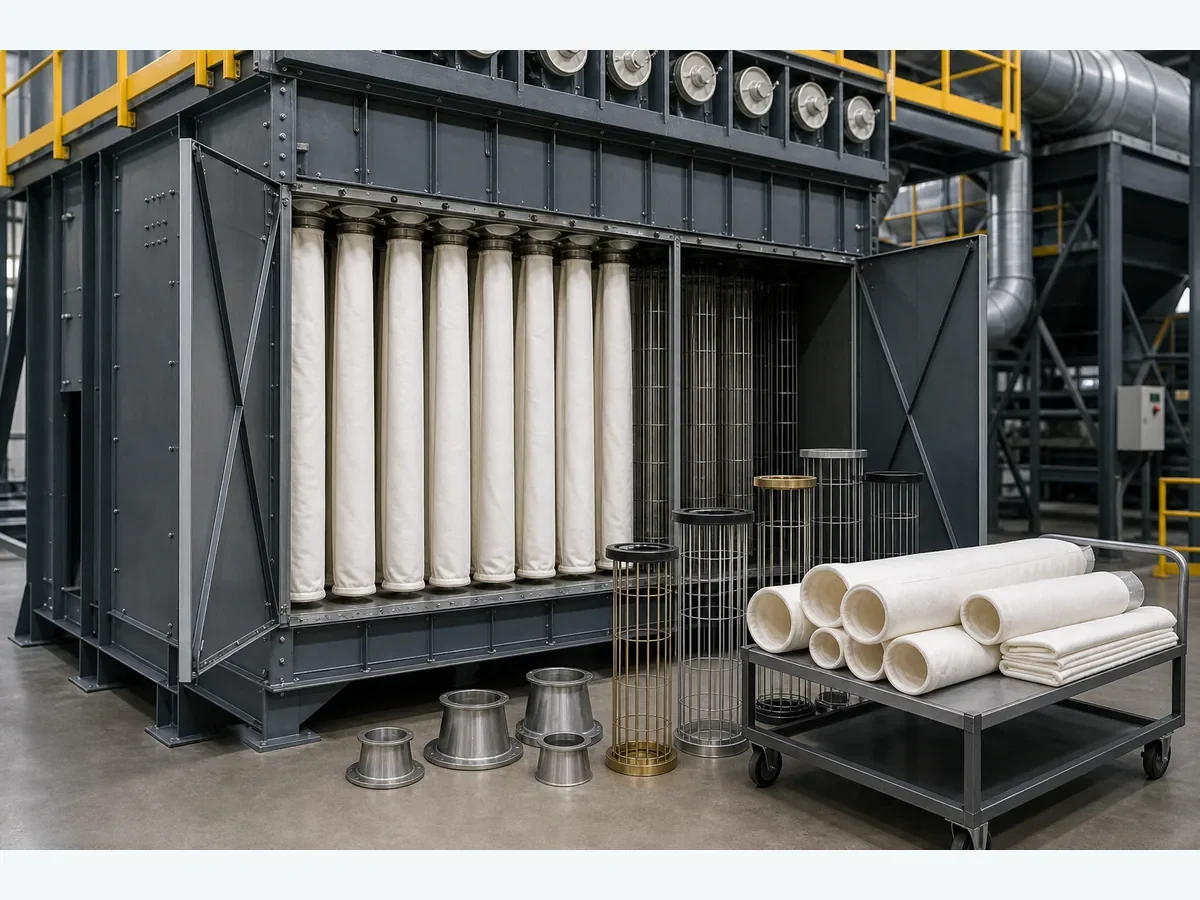

Ajuste entre manga, jaula y placa tubular
La manga y la jaula portamangas forman una relación dimensional. Una manga con diámetro y longitud parecidos puede llevar un cabezal, fondo o costura distintos; una jaula puede variar en cabeza, anillos, venturi o segmentación. Por eso el tamaño de la manga no debe evaluarse de forma aislada. Si hay incertidumbre, marque cada medida como confirmada, estimada o desconocida y fotografíe manga, jaula y placa tubular en la misma posición de montaje.
Datos técnicos
Evidencias para una revisión de sustitución
Puede enviar una o varias fuentes y señalar qué datos faltan:
- muestra nueva o usada;
- fotografías de conjunto y primeros planos;
- plano o ficha anterior;
- factura o referencia de compra;
- etiqueta o número de pieza;
- dimensiones con unidades y puntos de medición;
- material conocido o marcado como desconocido;
- polvo, temperatura, humedad, química y limpieza;
- cantidad por cada variante.
Una muestra o una serie de fotografías puede orientar la revisión, pero no se promete una coincidencia completa sin contrastar construcción, dimensiones y condiciones. Para continuar, puede enviar medidas, fotos y cantidad.
Compra y sustitución
¿Qué determina el precio de una manga filtrante industrial?
No existe un precio único responsable para una manga filtrante industrial. La cotización depende de la especificación física, el medio y la cantidad. La revisión de sustitución debe separar cada variante antes de comparar ofertas.
| Variable | Dato que conviene enviar | Por qué cambia la cotización |
|---|---|---|
| Material y gramaje | fibra, estructura, gramaje o ficha conocida | define el medio y su construcción |
| Dimensiones | diámetro o anchura en plano, longitud útil y total | afecta consumo de material y ajuste |
| Construcción | cabezal, fondo, costura, refuerzos y puesta a tierra | determina operaciones de fabricación a medida |
| Acabados | membrana o tratamiento superficial, si está documentado | debe cotizarse como parte diferenciada |
| Cantidad | unidades por cada variante | permite calcular materiales y preparación por lote |
Envíe la muestra o las fotos disponibles, medidas, cantidad y condiciones de servicio para solicitar presupuesto. Si el material no está confirmado, indíquelo como desconocido; no se asignará por color.
Rutas de material y aplicación
- Fibra de vidrio: criterios para documentar una sustitución
- PTFE: diferencias entre fibra, membrana y tratamiento
- Mangas filtrantes para minería: datos de polvo mineral, abrasión y operación
Datos técnicos
Páginas relacionadas
Siguientes pasos
Otras páginas útiles en español
Siguiente paso
Enviar medidas, fotos, cantidad y condiciones de servicio
Puede indicar qué datos todavía desconoce. Una solicitud inicia una revisión; no constituye una promesa de idoneidad, precio o plazo.
Abrir la solicitud en españolPreguntas frecuentes
Respuestas para preparar una sustitución y una solicitud
¿Qué diferencia hay entre una manga filtrante y un filtro de mangas?
El filtro de mangas es el sistema de captación; la manga filtrante es el elemento textil reemplazable instalado en su interior.
¿Qué medidas necesito para pedir una manga filtrante de sustitución?
Registre diámetro o anchura en plano, longitud total, cabezal, fondo, costura y medidas de la jaula. Añada unidades, puntos de inicio y fin y fotografías.
¿Cómo sé qué material usa mi manga filtrante?
Revise etiquetas, fichas, facturas o una muestra. Si no hay evidencia, indique el material como desconocido y aporte las condiciones de servicio conocidas.
¿Tengo que medir también la jaula?
Sí, cuando no exista un plano fiable. La jaula permite contrastar diámetro, longitud, cabeza, anillos, venturi y segmentación con la manga.
¿Pueden revisar una manga a partir de una muestra o fotografías?
Una muestra o fotografías con escala son evidencias útiles. Deben acompañarse de medidas, construcción y datos del proceso para reducir la incertidumbre.
¿Qué información necesitan para cotizar varias medidas?
Asigne un código a cada variante y liste dimensiones, construcción, material, cantidad y archivos relacionados en una línea separada.
¿Bolsa filtrante y manga filtrante significan lo mismo?
Pueden solaparse en el habla comercial, pero bolsa filtrante también se usa en filtración líquida. Aquí la aplicación se limita a colectores de polvo.
